EH油箱干燥系統

傳統的脫水設備都是在油箱中水分增加以后采取分離的方法進行脫水。而LK油箱空氣干燥系統脫水裝置從源頭控制水分的增加，使介質中水的含量保持在最低水平，并能去除介質中已經存在的水分，可以替代真空脫水裝置。

水分是衡量EH油品質的一個重要指標。EH油中的水分在高溫高壓下會發生水解，引起EH油的劣化。水解會產生羥酸，而羥酸又是水解的催化劑，會促進進一步的水解。同時EH油中的水分會對液壓元件如泵、閥等發生腐蝕，引起液壓系統性能下降和顆粒污染。所以，控制水分是EH油使用中必須要解決的問題。EH油的運行規范對含水量有嚴格的規定：新EH油含水量為300ppm，運行中的EH油，含水量需低于1000ppm。

EH油中水分的形成

通常，水分是通過空氣進入到EH油中的。

EH 系統的油箱上都帶有呼吸器，空氣通過呼吸器進入到油箱中，與EH油接觸。當油箱中的液面發生變化時，空氣就會進出油箱，這個呼吸器我們稱為被動呼吸器。在空氣與EH油接觸的表面，二者會達到熱平衡和水分的平衡，即二者溫度一致且水分飽和度也一致。如此時空氣的相對濕度為50％時，EH油的相對飽和度也是50％。當空氣濕度較大時，空氣中的水分會進入到EH油中，形成溶解水。

另一方面，當油箱內熱的空氣接觸到油箱上蓋板時，溫度下降，空氣中的水分會因為相對飽和度增加而發生結露，在油箱的內壁上形成一個個小水珠，我們打開油箱上的觀察孔可以看到這些水珠。當這些小水珠積聚到一定程度，會進入到油中，形成游離水。游離水和溶解水共同影響著EH油的品質。

因此解決EH油中的水分問題還需要從EH油本身著手反吸油中水分

水份對EH油的影響

不少電廠目前為了解決EH油含水問題，選擇了真空濾油機。從現場的實際使用反應來講也確實能將EH油的含水量降低合乎使用要求，但是，不可忽視的是，很多工況下即便水分達到系統運行要求，除酸濾芯的更換仍然頻繁，這意味著EH油中還在不斷的產生酸物質。

酸值是評定EH油劣化或水解變質的一項重要指標。高酸值會加速 EH 油裂化 ，導致產生沉淀以及起泡、空氣間隔等 問題 ，酸值高說明EH油已經劣化或是有熱裂解、水解反應，熱裂解、水解反應產生的劣化產物還會不同程度地影響EH油的電阻率、顆粒度、泡沫和空氣釋放值等性能，進而影響調速系統準確 、穩定、高效的運行。水分含量增加會引起水解，生成酸性磷酸酯和酚，并進一步反應生成低分子酸和高分子老化產物。高酸值的油能進一步催化EH油水解 , 使酸值更高。而產生的酸性產物又會催化油品分解 ，導致油品酸值不斷提高，形成循環鏈?zhǔn)椒磻?yīng)?，F(xiàn)場經驗表明，EH油在溫度超過60℃時就會酸值就會急劇升高。

尤其在高溫條件下，通過水的溶解作用產生酸性的酚與磷酸酯，再發生縮合反應產生分子數量高的老化產物與分子數量低的酸，這些物質升高了EH油的酸度，顏色看起來也越來越深。通過上述表述可見，酸值產生的必要條件首先是水分，其次是較高的溫度。EH油的運行溫度為40-50℃區間，同時系統設置有自循環水冷卻系統，除非系統溫控故障或冷卻系統故障，否則一般不會超溫運行。

脫水裝置

目前，有些油箱上配備具有吸濕功能的空氣濾清器，但使用效果不理想。其一是有些空氣濾清器設計有缺陷，盲目追求大尺寸，在使用中只有部分干燥劑起作用，就會出現中心部分出現水滴而外部顏色還沒有變化的現象，吸濕效果適得其反；其二是有些地區空氣濕度較大，需要頻繁更換干燥劑，除操作比較繁瑣外還容易出現更換過程中因操作不當而污染EH油的故障。

EH 系統作為一種長期工作的開式液壓系統，其工作介質EH油必然要與空氣接觸，空氣中的水分進入到EH油中在所難免。除水成了EH油使用中的一項必需要做的工作。

按照目前的模式，EH油的除水有二種方式：吸附及真空脫水。

1：吸附就是使用脫水濾芯，利用濾芯材料的吸水功能，將EH油中的水分去除。吸附的優點是設備簡單、投運方便，缺點是只能去除EH油中的游離水，不能去除溶解水，且除水能力有限，當EH油中含水量較多時，需要更換多個濾芯吸水，成本增加。

2：真空脫水是利用在真空下水的沸點降低的原理，將EH油中的水分蒸發來達到除水的目的。真空脫水的優點是既能去除游離水，也能出去溶解水，脫水效果好。缺點是設備復雜，價格昂貴，不適于連續投運。

真空濾油機在給EH油脫水的同時，其電加熱器組的加熱過程結合油中含有的水分亦會造成EH油劣化。并且由于系統運行油溫設定值為40-50℃，而真空濾油機脫水的理想油溫區間為65℃，因此為避免影響主機系統的正常運行，真空濾油機不得不在較低的溫度區間進行脫水處理，脫水效率非常低下只能長時間工作，而長期的加熱脫水給EH油的水解酸化提供了必要的條件及時間。通過真空濾油機的長期在線處理，EH油中水分含量得到控制的同時，油中的酸性物質也在不斷增加。

LK油箱空氣干燥系統從源頭做起，切斷水分進入EH油中的途徑，保證EH油中的水分不會增加，同時也能將EH油中已存在的水分去除。美國濱特爾是從事EH油處理的專業公司，其擁有專利技術（專利號：07396383）脫水裝置專門用于EH油中的水分去除。把EH油中的水分按其形成方式還原，利用干燥空氣帶走EH油中的水分，介質不與EH油接觸，不會對EH油產生任何不良影響。

LK油箱空氣干燥系統原理與結構

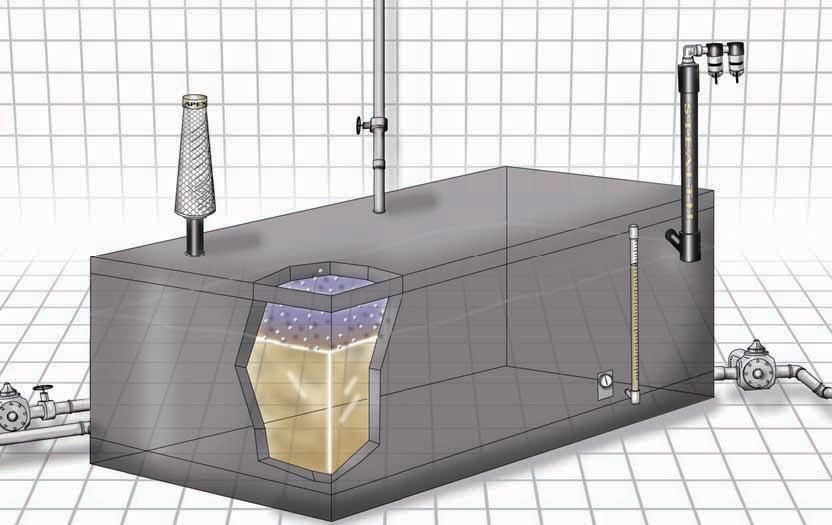

基本原理就是在EH 系統的油箱中通入干燥空氣，EH油中的水分轉移到干燥空氣中，并隨空氣排出。經過深入研究了EH油中水分的形成機理和存在狀態，提出了水分逆?zhèn)魉偷男滤悸罚〉昧撕芎玫膽?yīng)用業績。既然EH油中的水分是由空氣中進入的，通過在油箱中通入干燥空氣，既能阻止水分進入到EH油中，又能把EH油中的水分吸收到干燥空氣中，實現水分的逆?zhèn)魉停匐S空氣排出系統之外。

LK油箱空氣干燥系統脫水裝置是一套主動呼吸系統。壓縮空氣進入到LK油箱空氣干燥系統脫水裝置中，經過減壓、過濾、除水，將干燥清潔的空氣通入油箱上部的空間，在油箱內與EH油進行水分傳遞，EH油中的水分進入到空氣中，并隨空氣由呼吸口排出油箱外。

反吸油中水分                膜式干燥器原理

去除微粒

環境空氣中的細微固體微粒會形成礦物質沉積和鐵銹，污染物會對金屬油箱及相關裝置起到腐蝕作用。LK油箱空氣干燥系統通過將進氣氣流中的亞微米級微粒濾出，使油箱內部呈現正壓系統，阻擋腐蝕性污染物進入油箱內部，有效防止這些潛在的破壞與腐蝕危險。

LK油箱空氣干燥系統脫水裝置的核心是一個壓縮空氣膜式干燥器，膜式干燥器采用特殊的高分子親水膜材料制造。當潮濕壓縮氣流經中空干燥膜細管時，水分子穿過半滲透干燥膜的流速比其它流體成分快，含濕度的空氣將比干燥空氣具有更高的壓力，所以水分子將不停從空心干燥膜管內部滲透穿過管壁（包括帶水分的空氣/流體的流動）到達管壁外部，而干燥的空氣從另一端送出到油箱。

我們知道，溫度高時空氣中水分的飽和度較大，溫度低時空氣中水分的飽和度較小，所以當熱空氣遇到冷的物體時因溫度降低會有水珠析出。

LK油箱空氣干燥系統脫水裝置具有84℃（150 ℉）溫差的飽和度效果，即入口的空氣具有27℃時的飽和度時，出口處的空氣相當于只有-57℃時的飽和度。這個飽和度對于去除EH油中的水分是十分重要的，通常EH油中含有1000～1400ppm 的水份，在這種飽和度下，EH油中的水分很容易脫離出來，進入到空氣中，隨空氣排出油箱外。

LK油箱空氣干燥系統脫水裝置的前端還裝有壓縮空氣精密過濾器，除去壓縮空氣中的油、水、塵，阻止空氣中的污染物進入到油箱。這些污染物可能來自田野、海洋、附近的工廠、農作物等，包括顆粒和金屬鹽，對EH油形成顆粒污染和金屬鹽污染。

安裝和使用要求

LK油箱空氣干燥系統脫水裝置安裝在油箱附近，可以在地面上通過膨脹螺栓安裝固定。需要外部提供壓縮空氣源，不需要電源。

壓縮空氣源要求氣壓 7 bar，流量100升/分種，輸入端接口1/4”。

油箱上的接入口應保證在液面以上，為保證脫水效果，要求空氣接入口盡量遠離空氣濾清器，原來的空氣濾清器保留，作為出氣口。

免維護使用，長期連續。其脫水過濾器使用壽命達五年以上，前端的顆粒過濾器視環境情況，在機組小修時檢查或更換。

產品安裝使用現場
