氣動元件-壓縮空氣過濾器減壓閥

過濾減壓器是一種重要的氣動附件，其主要功能包括過濾、減壓和穩壓，確保壓縮空氣中的雜質如塵埃、油霧和水分被去除。過濾減壓器在氣動系統中扮演著關鍵角色，通過精密的過濾和穩壓機制，為氣動儀表和設備提供潔凈、干燥且穩定的氣源，從而保障系統的高效運行和設備的長期可靠性。廣泛應用于工業自動化、機械制造、食品加工和醫藥衛生等領域。

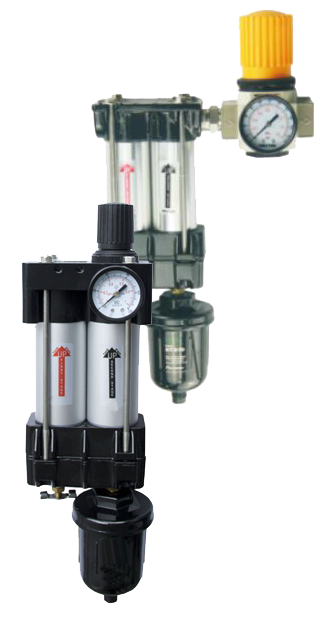

過濾減壓器通常由手輪、給定彈簧、膜片組件、球閥、過濾元件和外殼等組成。當氣源進入過濾減壓器時，首先通過旋風盤的作用，使氣流旋轉，利用離心力將空氣中的水分、油滴和較大的固體顆粒分離出來，并沉降到濾杯底部。經過初步處理的壓縮空氣通過濾芯進一步清除微小顆粒。濾芯通常由耐高溫/低溫的燒結金屬制成，具有良好的過濾性能。當濾芯堵塞時，可以拆卸清洗并重復使用。

過濾后的壓縮空氣進入減壓部分。通過調節彈簧的壓力設定出口壓力。膜片組件在力平衡的作用下，根據輸出壓力的變化自動調整閥芯的位置，以改變節流面積，從而調節出口壓力。當輸出壓力低于設定值時，膜片向下位移，使芯閥的開度增大，增加氣流通過量，進行氣壓補償；反之，當輸出壓力高于設定值時，膜片向上位移，閥芯關閉部分開度，使氣壓通過小孔排至大氣，以達到新的平衡狀態。壓力調整時，可以通過擰動調節螺絲來改變輸出壓力，順時針調節輸出壓力升高，逆時針調節則輸出壓力降低。

過濾減壓器的選型需要考慮多個因素，包括使用環境、設定壓力、過濾精度、接管口徑和流量特性以及排水方式等。

1.

使用環境?：

2.

陽光直射?：

應選用全金屬材質的過濾減壓閥，以避免塑料或樹脂材料因紫外線照射而劣化。

?淋雨或粉塵多的場所?：

應選用具有防雨和防塵功能的過濾減壓閥。

周圍有熱源且通風不良?：

應遮蔽熱源，防止輻射熱引起軟化破壞。

近海環境?：

應考慮防鹽霧腐蝕處理或者選用不銹鋼材質。

含有有機溶劑或化學藥品的環境?：

應使用金屬杯的過濾減壓閥，以確保安全。

2?.設定壓力?：根據下游設備允許的使用壓力，選擇過濾減壓閥合適的設定壓力范圍。普通過濾減壓閥的設定壓力范圍為0.05 ~0.85MPa，特殊壓力范圍可聯系廠家選型。

?3.過濾精度?：儀表用氣源過濾減壓閥標配過濾精度為5μm，根據具體需求選擇相應的過濾精度。

5.接管口徑和流量特性?：根據氣動執行機構的體積和動作速度計算回路所需的流量值，選擇對應規格的過濾減壓閥和接管口徑。

6.排水方式?：過濾減壓閥的排水方式分為自動排水型和手動排水型。通常單獨裝配到閥門上使用時選擇手動排水，集中裝配到控制柜中時可選擇自動排水型。低溫環境使用時，不可選擇自動排水型

?安裝與維護

過濾減壓器安裝時必須按照箭頭方向或"輸入"、"輸出"方向進行安裝，盡量安裝在易于觀察和操作的位置，以便于排水、觀察表壓和維修。同時，定期清洗過濾芯和排放污水也是必要的維護措施，以確保設備的正常運行和延長使用壽命
