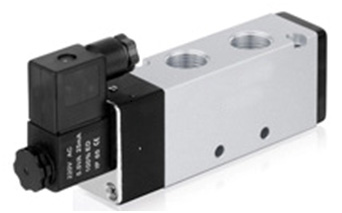

電磁閥是通過接收電壓信號（直流或交流）來控制氣路通斷或換向，使配套氣動閥門全開或全關的裝置。
特點
滑柱式結構，密封性好，反應靈敏；
無需加潤滑油；
同一個閥體可配置不同電源的線圈，更換簡單；
流通量大，動作迅速可靠；
功耗小，壽命長；
二位三通型號及參數表：
系列 | 300系列 | 200系列 | 100系列 | |||
型號 | NT-3G310-08 | NT-3G310-10 | NT-3G210-06 | NT-3G210-08 | NT-3G110-M5 | NT-3G110-06 |
NT-3G320-08 | NT-3G320-10 | NT-3G220-06 | NT-3G220-08 | NT-3G120-M5 | NT-3G120-06 | |
管徑 | PT1/4 | PT3/8 | PT1/8 | PT1/4 | M5 | PT1/8 |
有效截面積 | 25m㎡ | 30m㎡ | 14m㎡ | 16mm㎡ | 5.5m㎡ | 12m㎡ |
工作介質 | 經40um過濾的壓縮空氣 | 經40um過濾的壓縮空氣 | 經40um過濾的壓縮空氣 | |||
動作方式 | 先導式 | 先導式 | 先導式 | |||
位置數 | 二位三通 | 二位三通 | 二位三通 | |||
壓力范圍 | 0.15-0.8Mpa | 0.15-0.8Mpa | 0.15-0.8Mpa | |||
工作溫度℃ | -20~70 | -20~70 | -20~70 | |||
本體材質 | 鋁合金 | 鋁合金 | 鋁合金 | |||
動作頻率 | 5次/秒 | 5次/秒 | 5次/秒 | |||
使用時注意事項
電磁閥通電時，不可用手動按鈕切換電磁閥，使用手動按鈕操作后，應予回復工常位置。
電磁閥之線圈不可放錯電壓，避免電磁線圈損壞。
復動電磁閥瞬間通電之使用，通電時間最少為0.1秒以上。
電壓供應要作穩壓裝置，定格電壓以10%以內供給，要避免突波產生。
