壓縮空氣過濾器
分享
馬上咨詢
產品詳情
特點
1. 100%濾除 5 微米以上顆粒，99.9%濾除油滴，油霧濃度控制在 0.1ppm 以下；
2. 無水滴，顯著降低氣壓露點，可達到與冷干機同樣效果；
3. 經過組合單元設計可以擴展達到更高過濾要求；
4. 易于安裝，維修保養過程簡單無需消耗能源，通過專利設計原理達到顯著過濾效果；
5. 單體處理流量最大可達 14m3/min。

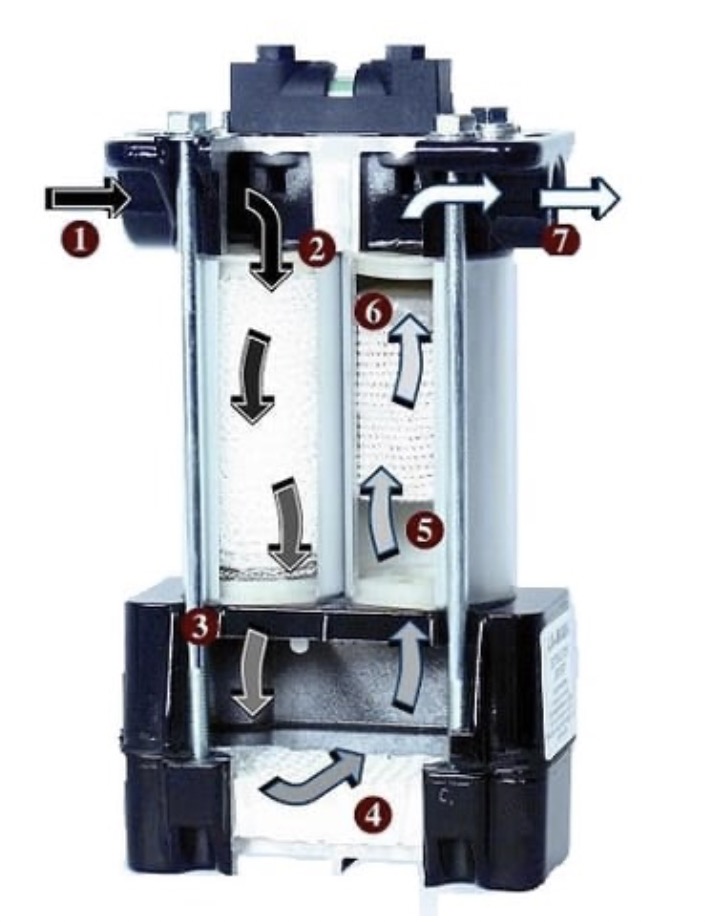

原理
1. 攜帶含有灰塵、油、鐵銹和水分等有害物質的壓縮空氣，進入 LUNKER 干燥器第一級過濾置。
2. 當壓縮空氣通過第一級筒狀網眼過濾時產生聚結效應，大一點的顆粒將被吸附在濾材上，并且水分會凝結成較大的水滴。
3. 進入分離時，壓縮空氣速度減緩，使得顆粒再一次聚集，水霧再次凝結在一個蜂窩狀的聚水器上。
4. 載著雜質顆粒的水沿底部流到排水的裝置，通過自動或電動排水閥將其排出。
5. 壓縮空氣中 95%以上的水滴、油滴以及大顆粒已被第一濾芯濾除，經第一級過濾后的壓縮空氣進入了第二級濾芯。
6. 壓縮空氣通過第二級由特殊所制成的纖維過濾網時，會產生數以千計的小旋渦，同時壓縮空氣將被加速數十倍，旋渦中心猶如龍卷風一樣，形成真空狀態，在第一過濾沒有被濾除的水滴再次被氣化、轉換、濾除，同時，小到 5 微米的顆粒也被第二濾網完全清除。
7. 經兩級過濾達到無塵、無銹、無油、無水滴的干凈、干燥的壓縮空氣，保障氣動設備的正常運作，延長氣動設備使用壽命。
型號
型號 | 連接口徑 NPT | 處理流量 | 最大壓力 kg/cm2（PSIG） | |
NT-105 | 1/4" | 1.4(50) | 10(150) | |
NT-106 | 3/8" | 1.4(50) | 10(150) | |
NT-107 | 1/2" | 1.4(50) | 10(150) | |
NT-110 | 1/2" | 2.2(80) | 10(150) | |
NT-111 | 3/4" | 2.2(80) | 10(150) | |
NT-120 | 1" | 4.2(150) | 10(150) | |
NT-140 | 1-1/2" | 7.0(250) | 10(150) | |
NT-180 | 2" | 14.0(500) | 10(150) |
安裝尺寸(單位：mm)
型號 | 口徑 | A | B | C | D | E | F | G | H | I | J | K |
NT-105 | 1/4" | 270 | 100 | 65 | 160 | 110 | 45 | 25 | 179 | 19 | 25.6 | 100 |
NT-106 | 3/8" | 270 | 100 | 65 | 160 | 110 | 45 | 25 | 179 | 19 | 25.6 | 100 |
NT-107 | 1/2" | 270 | 100 | 65 | 160 | 110 | 45 | 25 | 179 | 19 | 25.6 | 100 |
NT-110 | 1/2" | 340 | 155 | 82 | 230 | 110 | 45 | 25 | 361 | 23 | 25.6 | 120 |
NT-111 | 3/4" | 340 | 155 | 82 | 230 | 110 | 45 | 25 | 361 | 23 | 25.6 | 120 |
NT-120 | 1" | 410 | 234 | 220 | 125 | 71 | 12 | 430 | 20 | 80 | 110 | 150 |
NT-140 | 1-1/2" | 480 | 312 | 284 | 140 | 73 | 23.6 | 728 | 23 | 119 | 200 | 180 |
NT-180 | 2" | 575 | 450 | 390 | 210 | 120 | 30 | 825 | 35 | 170 | 200 | 200 |
